大跨距超1000米全介质自承式光缆生产与试验

光缆的耐疲劳性能及良好的光学性能,可以通 过风激振动试验来验证。光缆架设在铁塔上,长期 受到自然界环境因素的影响,其中较为恶劣的是微 风引起光缆共振,这种现象是很容易导致光缆的疲 劳。
表现在金具内绞丝端头部位光缆受的应力最集 中,一方面受到金具的压力,另一方面受到光缆的拉 力,还要受到光缆振动引起的反复弯曲力,因此这个 部位最容易出现故障。
风激振动试验就是模拟光缆处于架空安装状况 下,受到微风引起的低频共振,按照IEEE P1222标 准,振动试验经过108次振动周期后,光缆及附件无 机械损伤,光纤1 550 nm窗口附加衰减小于1 dB/ km。试验在有效长度为56 m的光缆加上18 kN恒 定张力,由激振器产生37.5 Hz的共振频率,形成振 幅为15mm的16个半波,经728小时1亿次振动,

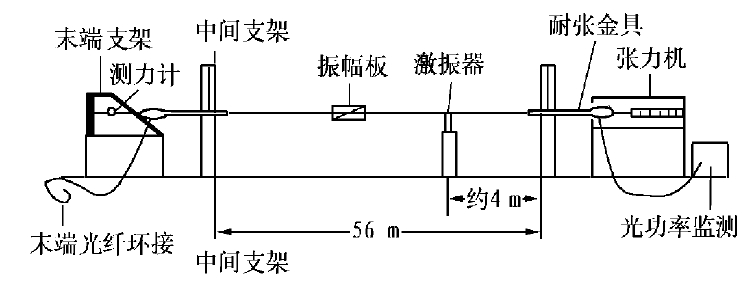

图风激振动试验装置


光功率监测基本稳定不变,光缆无任何机械损伤,光 缆与金具配合完好。试验装置见图。
1 000小时护套盐雾试验
盐雾试验检验光缆外护套是否具备耐电痕、电 腐蚀性能。ADSS光缆长期处于高电压产生的交变 电场中,护套的性能直接关系到光缆的寿命。
我们 委托国外公司对ADSS光缆外护套进行了耐电痕试 验。试验是将长1.5 m光缆置于老化测试机中,进 行了2 000小时加速老化,然后再放入16 m3盐雾 室中,两端施加光缆设计安装张力,在相距1 m的两 电极之间加上50 Hz、60kV电压,温度20℃ ± 5℃ , 用10 kg/m3的氯化纳水喷雾,进行1 000小时试 验。
结果护套未见击穿,护套壁厚腐蚀不超过 50%,无飞弧和发火,光缆内部结构完好。 1000 m跨距ADSS光缆除以上特种试验外还进 行了光学性能、机械物理性能、耐环境性能以及防弹 性能共41项试验,检验证明光缆完全符合设计要求。
