OPGW导引光缆目前运行现状分析-节选

光 纤 复 合 架 空 地 线 (Optical Fiber Composite Overhead Ground Wire，OPGW) 是把光纤复合在架 空高压输电线路的地线中，用以实现输电线路上的 光纤通信，这种结构形式兼具地线与通信双重功能， 是目前电力通信网中最主要、使用范围最广的传输 方式。截止 2013 年底，全国电力系统 OPGW 光缆 长度已经超过 40 万 km，承载大量电网安全稳定控 制、继电保护、调度自动化等电网控制信息以及企业 经营管理信息，在保障电力系统安全稳定运行、智能 电网建设和企业经营管理方面起到了关键的作用 。
由于OPGW从接头盒下来的导引光缆在设计、安装 和维护上尚无统一的标准，在运行实践中也暴露出 较大的问题和隐患，长期的运行给光缆的安全运行 带来了较大压力，需要从事电力通信人员给予关注 和解决。本文就 OPGW 导引光缆运行现状和容易发 生的问题和解决方案进行分析探讨。
OPGW 导引光缆运行现状分析
OPGW 在进入变电站后，由构架引下至电缆沟 地埋部分穿热镀锌钢管保护 [2] ，并穿绝缘套管进行 绝缘，两端做防水封堵，钢管直径不应小于 50 mm， 绝缘套管直径不应小于 35 mm，钢管弯曲半径不应 小于 15 倍钢管直径；大部分老旧变电站 OPGW 导 引光缆经由同一沟道 / 竖井进入通信机房光纤配 线 架（Optical Distribution Frame，ODF）。
在 长 期 运行中，发现导引光缆面临 3 方面的问题和隐患：
①导引光缆引下钢管封堵结冰问题；
②地埋段光缆 易遭外力破坏；
③所有导引光缆经由同一沟道进入 通信机房，一旦沟道发生火灾将导致光缆全断。
目 前变电站内各种电缆有电缆夹层、电缆沟等保护措施，而导引光缆或裸露室外，或浅埋地下，运行环境 差、受保护程度低，使其极易受外力破坏，致业务全 断。故研究一套“三防”——防进水、防挖断、防业 务中断的保护措施，对现有隐患导引光缆运行环境 进行优化改造，完全杜绝外力破坏导致的业务全断。 OPGW 导引光缆引下及直埋入地如图  所示。

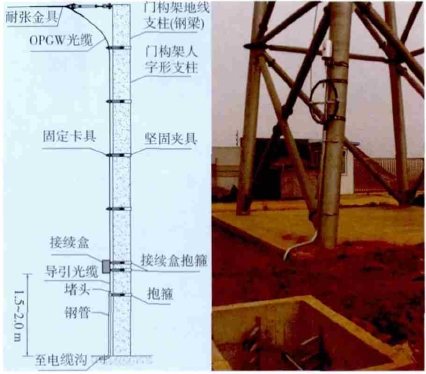

图  OPGW 导引光缆引下及直埋入地

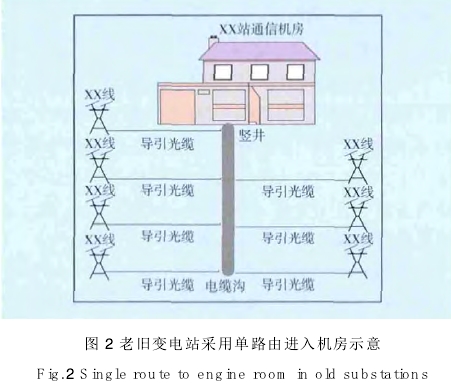

所有 OPGW 导引光缆经由同一沟道 / 竖井进入通信机房 ODF（见图 ）。
