如何根据自己需要选择OPGW光缆

不锈钢管式OPGW光缆结构与传统地线结构相似,因此,光缆缆芯外的绞线(AS线、AA线)组合不
同,可得到不同的结构技术参数。光纤单元不锈钢管的规格尺寸不同,其钢管容纳的光纤芯数也不同。图
9说明了在同一不锈钢管规格、光缆外径不变的情况下,OPGW光缆的结构参数不同。

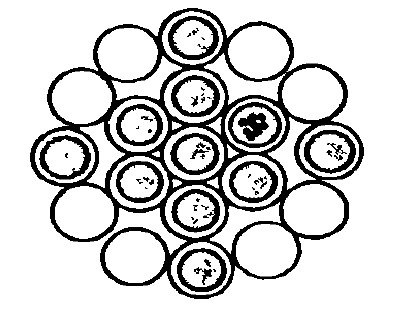

光缆外径12.6mm;光缆重量367kg /km;标称抗拉强度(RTS)
55.1kN;短路电流容量66.9kA2s

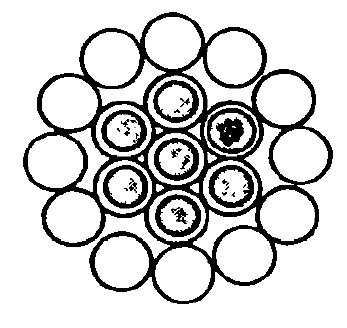

光缆外径12.6mm;光缆重量444kg /km;标称抗拉强度(RTS)
72.4kN;短路电流容量56.1kA2s
在光缆外径不变、AA线和AS线组合不同的情况下两种OPGW光缆结构
对从图9的OPGW光缆的技术参数而言,由于AS线和AA线的根数、面积不同,OPGW光缆的机
械性能和电气性能也不同。因此,在不锈钢管规格的光纤容纳芯数范围内,光缆外经不变,调整铝包钢线
(AS线)和铝合金线(AA线)面积比,可以得到不同的机械性能和电气性能参数,但机械性能和电气性能
的参数成反比,则要提高机械性能(光缆的抗拉强度),势必降低电气性能(短路电流)。
要选择OPGW光缆型号,应具备的技术条件为:
(a)OPGW光缆的标称抗拉强度(RTS)(kN);
(b)OPGW光缆的光纤芯数(SM);(c)短路电流(kA);(d)短路时间(s);(e)温度范围(℃ )。
