OPGW光缆施工中的外力破坏案例及预防方式

事故现象及原因分析

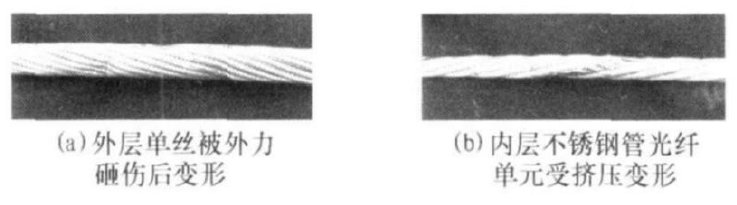

某线路工程,在光缆施工架设后对光纤传输性能测试时发现,光缆线路中某一点光纤波形出现异
常。将光缆卸下后发现光缆表面有重物砸伤的痕迹,如图1(a)所示。剥开外层单线,处于内层的不
锈钢管光纤单元已经被挤压变形,如图1(b)所示。
光缆受外力后的影响

经过现场勘测分析,该线路处于平原地区,该盘光缆所在区段内均由直线塔构成,线路路由状态良
好,排除光缆展放、紧线过程中滑轮跳槽和与铁塔碰撞的可能性。后经了解,在该区段光缆施工时,当地
正处于农忙季节,地面耕种比较繁忙,光缆受伤是由于在展放过程中落在地面上后被耕种的拖拉机所碰伤,光缆外层单丝受力后挤压内层不锈钢管光纤单元,钢管受挤压后产生不可恢复的变形压迫光纤使光纤受力,从而导致光纤波形出现异常。

反事故措施

OPGW光缆在安装架设中不允许落地,光缆落地后容易被地面障碍物所擦伤、碰伤或砸伤等,造成光缆损伤,从而影响光缆的正常使用。在DL/T 5344- 2006《电力光纤通信工程验收规范》中明确要求:“OPGW光缆的架设必须采用专用张力机具放线,架设后不得出现光缆外层明显单丝损伤、扭曲、折弯、挤压、松股、鸟笼、光纤回缩等现象”。OPGW常用安装架线方法为张力放线法,张力放线法是通过张力设备,使OPGW在整个放线过程中受到一定的恒定张力,这个张力一般控制光缆额定抗拉强度(RTS)的10%左右,以保证与障碍物和其他物体有3～ 5m的安全距离,避免发生摩擦,且不会损伤OPGW。同时可减少青苗赔
偿、减轻体力劳动并加快施工进度。
