直埋通讯光缆路由施工准备

准备工作
直埋光缆工程施工时，首先根据施工图纸到现场进行复测，核对光缆敷设路由及埋设 的具体位置，核对接头坑间距离是否符合光缆配盘长度，跨越障碍物等措施是否合理等。
发现问题后应及时与设计部门协商解决。复测后，根据中心桩划出光缆埋设位置的中心线 或沟宽口边线。
复测划线的同时，还应了解附近地上、地下建筑物的分布情况，一般建筑应满足“直埋 光缆与其他设施(建筑物)平行交越最小间距”(见表6. 3)的要求，特殊建筑设施还应采取相
应措施，确保施工和光缆的安全。
挖掘光缆沟槽
挖沟应在勘察测董的基础上，按照路由选择进一步精选精童，作好标记后进行。在市 区地下设施较多的情况下，一般采取人工挖掘，在郊外田间地下设施较少的情况下，最好 采用机械挖掘。
1.挖撋光嫌沟
挖光缆沟前应根据施工图纸，用白灰标出光缆路由位置的中心线，为保证光缆沟笔 直，也可标双线。光缆沟的深度应根据光缆在地层下所受地面活动压力和震动的影响来决 定。因为活动压力是以某种角度的锥体形状向地下分布的，而离地面愈近震动愈严重，所 以光缆埋设愈深，这些影响就愈小。挖捆光缆沟时，沟宽应以不塌方为宜，且要求底平、沟直，石质沟沟底应铺10 cm沙 或细土。决定直埋式光缆挖沟宽度时，应注意既要保证人员安全又不致砸坏光缆，既方便 施工又可使土石方的作业量最经济。一般沟底宽度可确定为40 cm左右，敷设两条以上光 缆时，每增加一条，沟底宽度增加10 cm

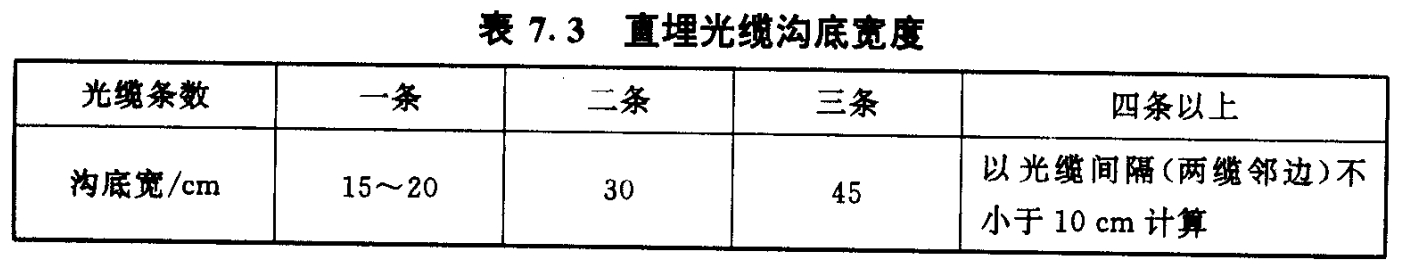

表7. 3直埋光缆沟底宽度
光缠条数 一条 二条 三条 四条以上
沟底觉/cm 15 〜20 30 45 以光缆间隔（两缆邻边）不 小于10 cm计算

直埋光缆通过铁路、公路等不便直接开挖的地段时，可采取顶管法和分段开挖法。采 用顶管法时，可用专门的顶管机，也可用千斤顶，在钢管顶端口装上顶管帽，将钢管从跨 越物的一端挤至另一端，然后以此钢管作为光缆的通道。顶管前，应在跨越点挖好顶管坑, 该坑的深度以光缆埋深为准，宽度以便于人员操作为限；长度应等于钢管、千斤顶或顶管 机及顶管木的长度之和。顶管坑的后壁必须坚实并加垫板，以防千斤顶被推垮或陷入后 壁。为了使顶管方向准确，安放钢管时，必须按线路中心线放好准绳，并挂铅锤以对准方 向。采用分段挖沟法时，在跨越地段分两部分挖掘；挖掘某一半时，应当堵塞车流或行人; 挖好后，恢复流通，然后堵塞另半部进行施工。使用此方法时，必须在跨越地段装设钢管 或其他管道。
2.挖接头坑
挖掘接头坑时，要有利于排水和接续等工作的展开。接头坑的深度以光缆沟深度为 准，有负荷箱时，应适当增加深度。各接头坑均应在光缆线路进行方向的同一侧，靠路边 时，应靠道路的外侧。接头坑的宽度应不小于120 cm。
