OPGW光缆结构

OPGW光缆的结构
从70年代后期到2000年的发展里程,世界各国先后研制开发、生产了数十种OPGW光缆结构,其光缆的主要缆芯有:
(1)塑管层绞+铝管的结构;
(2)中心塑管+铝管的结构;
(3)铝骨架结构;
(4)螺旋铝管结构;

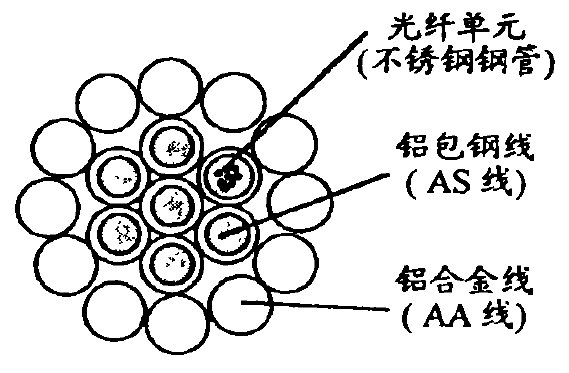

(5)单层不锈钢管结构(中心不锈钢管结构、不锈钢管层绞结构);
(6)复合不锈钢管结构(中心不锈钢管结构、不锈钢管层绞结构)等不同的OPGW光缆的缆芯结构,而缆芯外的绞线线材主要以AA线材(铝合金线)和AS线材(铝包钢线)组成。
图示出各年代的OPGW光缆代表结构图。

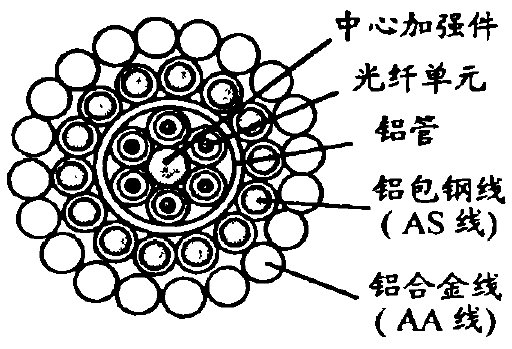

塑管层绞+铝管的缆芯结构

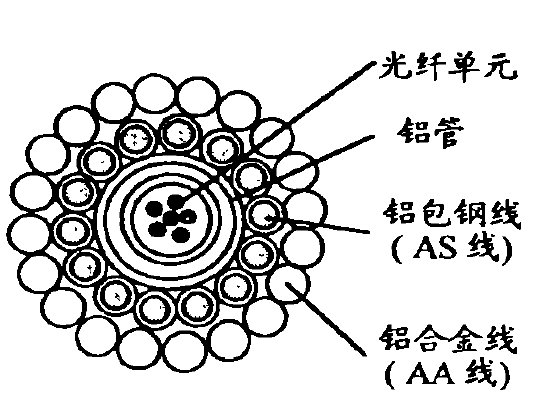

中心塑管+铝管的缆芯结构

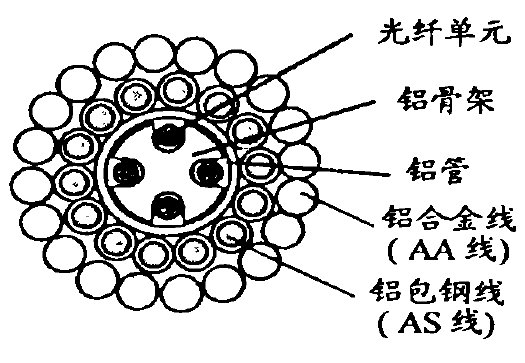

铝骨架+铝管的缆芯结构

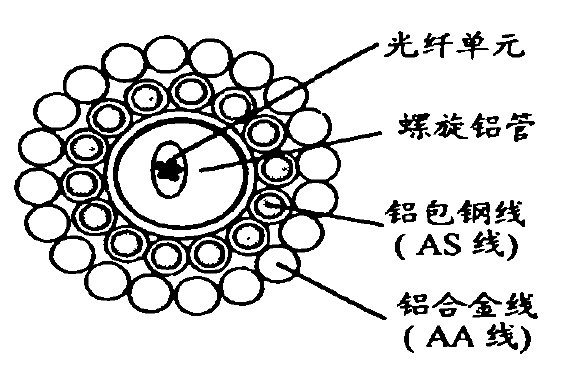

螺旋铝管的缆芯结构

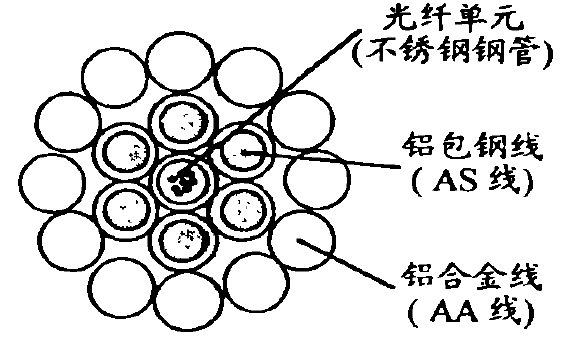

中心钢管的缆芯结构

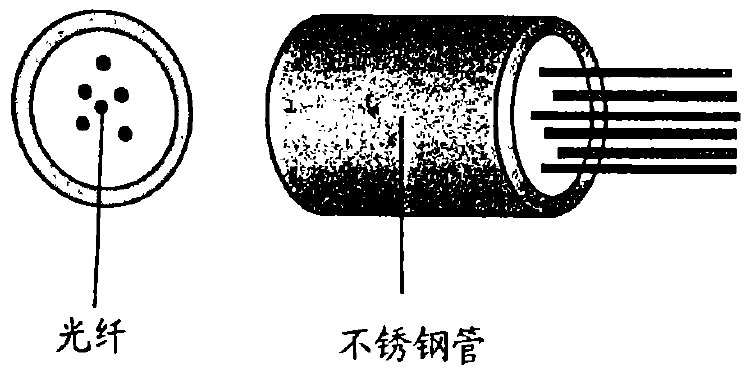

单层不锈钢管(光纤单元)结构


目前,在世界各地较为采纳的是不锈钢管的OPGW光缆结构,而不锈钢管的光纤单元结构分为2
种:单层不锈钢管的光纤单元和复合不锈钢管的光纤单元,结构如图7、8所示。

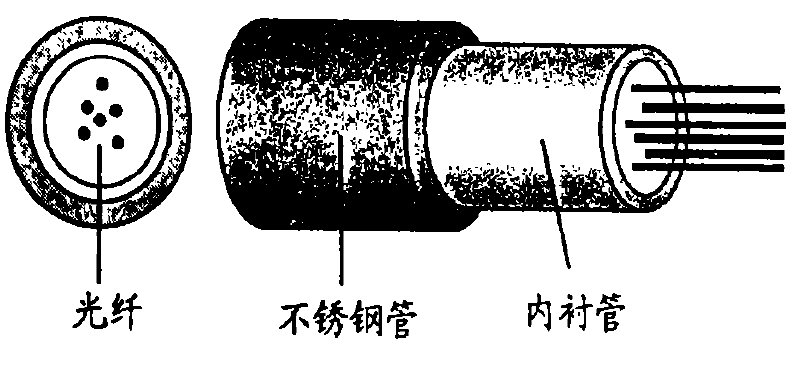

复合不锈钢管光纤单元的主要特点有:
(1)光纤在线余长控制,能够得到并保证一个非常精确及规则
的余长;
(2)在不锈钢管内壁增加一层内衬管,有效地提高了不锈钢的机械强度;
(3)光纤单元的生产无需
进行钢管的冷拔工艺,避免了因冷拔而产生的内应力缺陷;
(4)复合不锈钢管使光纤免除焊接弧光烫伤,光
滑内塑管,光纤免受焊缝锐边的磨损。
不锈钢管OPGW光缆的主要特点有:
(1)产品结构与传统的地线结构一致;
(2)充分运用了线材的物理特性和电气特性;
(3)在钢管规格的光纤容纳范围内,光纤芯数的增减不影响光缆的外径;
(4)光缆结构紧凑,机械强度大,光缆外经小;
(5)光缆的施工方法与传统地线施工方法相似。
